Конструкция колеса обозрения влияет не только на его внешний вид. Она определяет вес оборудования, требования к фундаменту, условия доступа при монтаже, особенности технического обслуживания, а также то, как аттракцион вписывается в окружающий ландшафт.
Колесо обозрения без центральной оси может выглядеть более современно, но это не значит, что оно автоматически лучше для любого парка. А обычное колесо может быть проще в производстве и обслуживании, в то время как конструкция с кабельными спицами может оказаться более подходящим, если для колеса большего размера требуется более светлый, с более открытым видом структура.
Правильный выбор — это не самая новая или самая сложная конструкция. Это конструкция, которая соответствует месту установки, визуальной концепции, бюджету и долгосрочному плану эксплуатации.

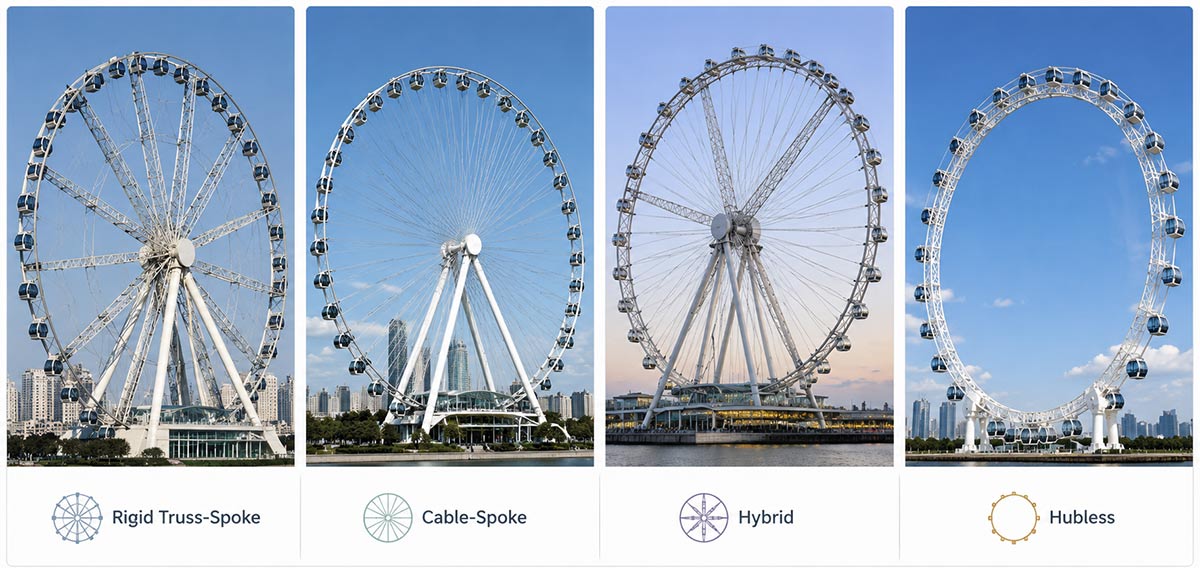

В данном руководстве описаны четыре практических типа конструкций колеса обозрения:
- Колеса обозрения с жесткой ферменной конструкцией
- Колеса обозрения с кабельными спицами
- Гибридные колеса обозрения с ферменной конструкцией и тросами
- Колеса обозрения без ступиц
В ней также объясняется, как покупателям следует подходить к реализации типичного проекта колеса обозрения диаметром 49 м.
Краткий ответ: В чём заключается основное различие?
| Тип конструкции | Простое объяснение | Основное преимущество | Основной момент, на который следует обратить внимание |
| Колесо с жесткой ферменной спицевой конструкцией | Стальные фермы соединяют центральный узел с внешним ободом | Зрелая и устойчивая структура | Вес оборудования и фундамент |
| Колесо с кабельными спицами | Ступицу и обод соединяют предварительно натянутые стальные тросы | Более легкий и визуально просторный | Натяжение кабеля и точность прокладки |
| Гибридное колесо | В конструкции используются как жесткие элементы, так и стальные тросы | Обеспечивает баланс между весом и локальной жесткостью | Инжиниринг для конкретных проектов |
| Колесо без ступицы | Не имеет традиционного центрального узла или радиальных ветвей | Открытый центр и современный внешний вид | Система колес, рельсов, привода и технического обслуживания |
Эти четыре категории служат четким ориентиром для покупателей, хотя в реальных конструкциях колес обозрения зачастую сочетаются несколько конструктивных элементов. В конечном итоге окончательный проект должен быть утвержден на основе точных инженерных расчетов.
Все еще не уверены, какие технические характеристики выбрать? Если вы активно сравниваете высоту, грузоподъемность и варианты конфигураций, обязательно ознакомьтесь с нашим полным руководством по Как выбрать колесо обозрения для своего парка.
1. Разобраться в трёх частях конструкции колеса обозрения
Покупатели часто запутываются, поскольку такие термины, как «ферма», «спица», «восьминогая конструкция» и «А-образная рама», описывают совершенно разные части одного и того же аттракциона. Конструкцию коммерческого колеса обозрения следует рассматривать на трёх различных уровнях:
Общая принцип работы (Как это работает):
- Традиционное колесо обозрения: Имеет центральный узел и вращающуюся ось.
- Безцентровый круг: Работает без центрального узла и традиционных радиальных отводов.

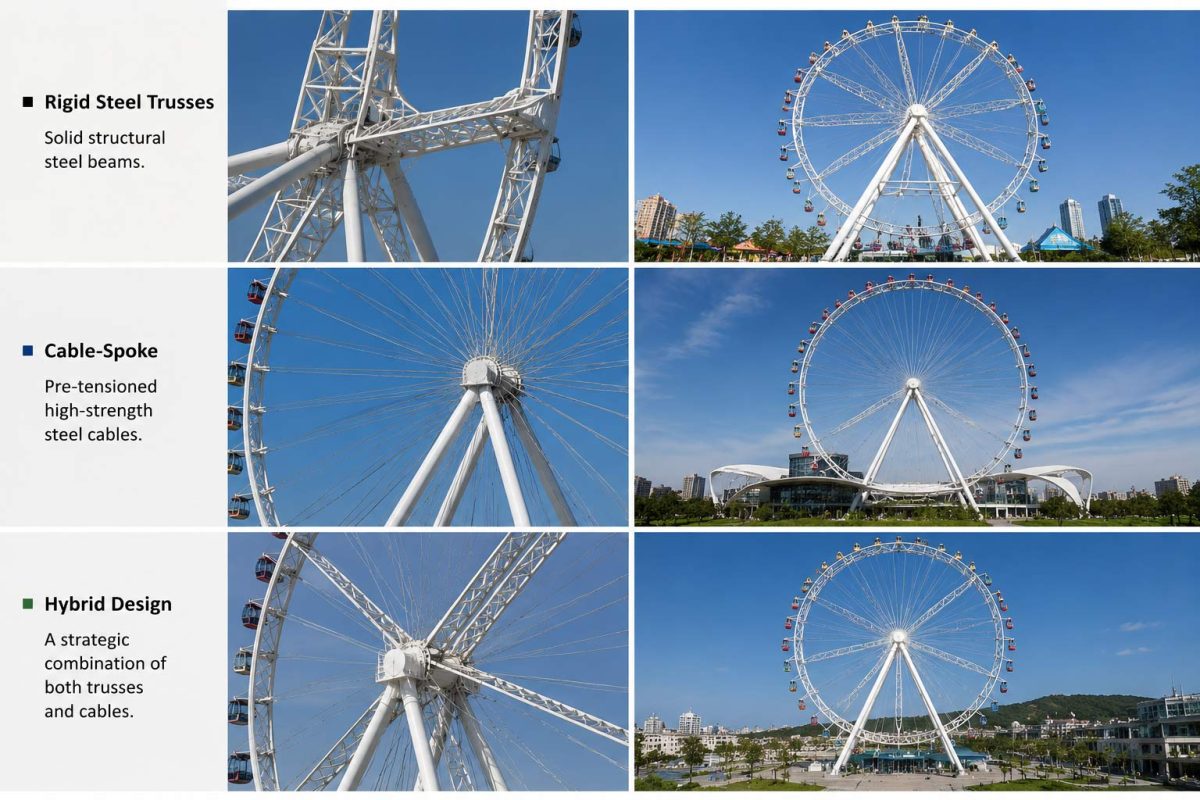

Конструкция колеса (как ступица соединяется с ободом):
- Жесткие стальные фермы: Массивные балки из конструкционной стали.
- Кабельно-спицевая конструкция: Предварительно натянутые высокопрочные стальные тросы.
- Гибридная конструкция: Стратегическое сочетание ферм и тросов.

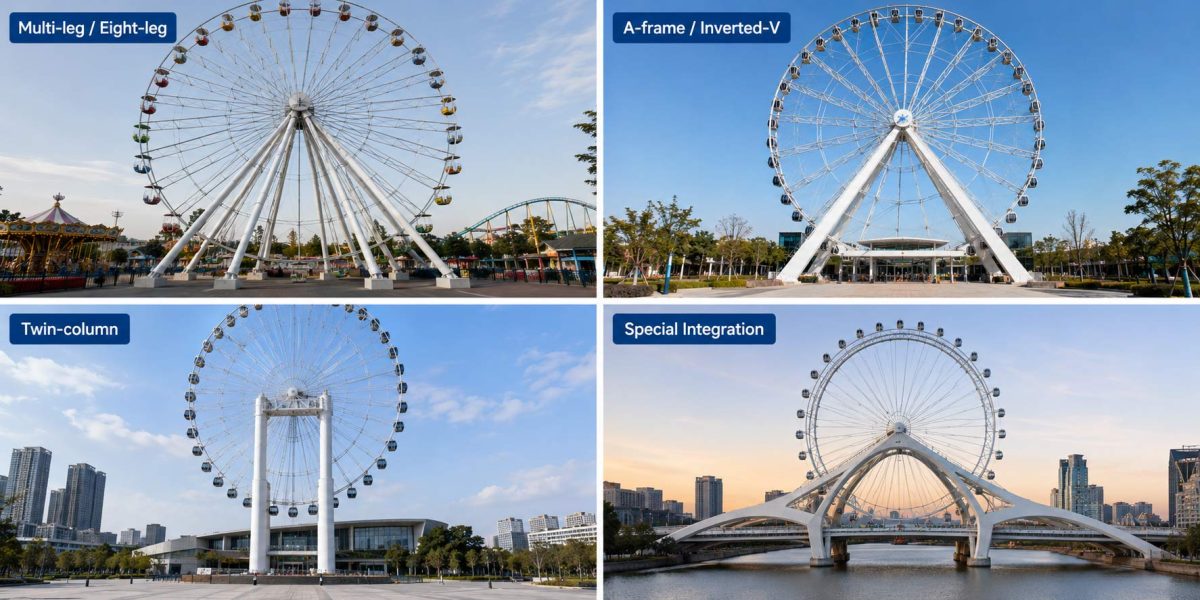

Опорная рама (как удерживается колесо):
- Многоопорная / восьмиопорная конструкция: Распределяет вес по нескольким точкам опоры.
- Опора в форме буквы «А» / в форме перевернутой буквы «V»: Создает более аккуратный визуальный облик внизу колеса.
- Двухколонная опора: Часто используется для решения конкретных архитектурных задач.
- Специальная интеграция: Опирается на специально сконструированное здание или мостовую конструкцию.
Примечание: В конструкции колеса обозрения можно без проблем использовать колесо с кабельными спицами и опорой в виде буквы «А». Эти термины просто обозначают различные компоненты одной единой конструкции. Чтобы подробнее узнать об осях, кабинах и системах привода, ознакомьтесь с нашим полным руководством по Компоненты колеса обозрения.

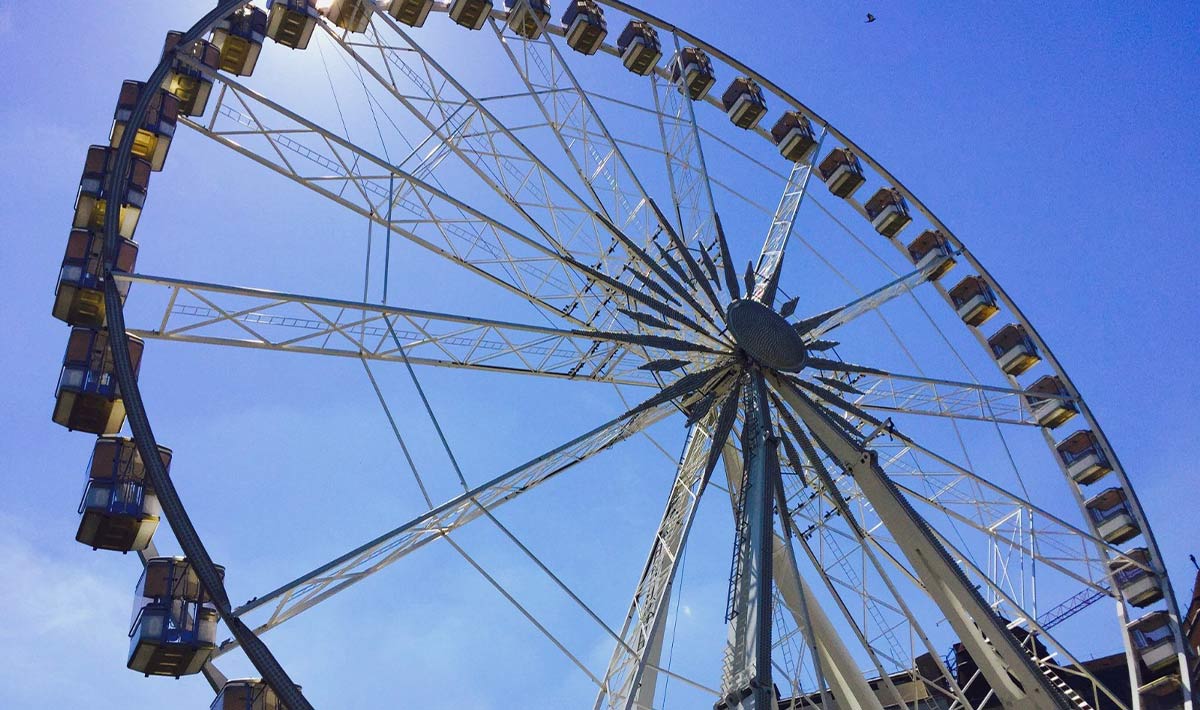

2. Колеса обозрения с жесткой ферменной конструкцией и спицами
Конструкция колеса обозрения с жесткими ферро-спицевыми рамами основана на центральной оси, соединенной с внешним ободом колеса с помощью цельных стальных ферм. Все колесо вращается вокруг центральной оси, при этом пассажирские кабины остаются в вертикальном положении. Это наиболее отработанная и широко признанная коммерческая конструкция в отрасли.
Почему парки выбирают именно его?
- Проверенная надежность: Методы изготовления и монтажа хорошо отработаны.
- Предсказуемые инвестиции: Стоимость проекта и сроки производства оценить гораздо проще.
- Простой уход: Операторы могут непосредственно осматривать видимые стальные элементы, сварные швы и болтовые соединения без использования специального оборудования.
- Высокая доступность: Для общественных парков и региональных развлекательных проектов легко доступны стандартные коммерческие модели.
На что следует обратить внимание покупателям?
- Вес оборудования и фундаменты: Убедитесь, что ваш объект способен выдержать вертикальные нагрузки.
- Логистика: Проверьте транспортные габариты и размеры стальных элементов.
- Долговечность: Проверить антикоррозионную защиту поверхности, качество сварных швов и доступ для осмотра конструкции.
Совет: Хотя колесо с жесткой решетчатой конструкцией может быть тяжелее, чем колесо с кабельными спицами аналогичного размера, фактическая разница зависит от конструктивных решений производителя. Неправильно считать, что колеса с решетчатой конструкцией подходят только для небольших поездок.

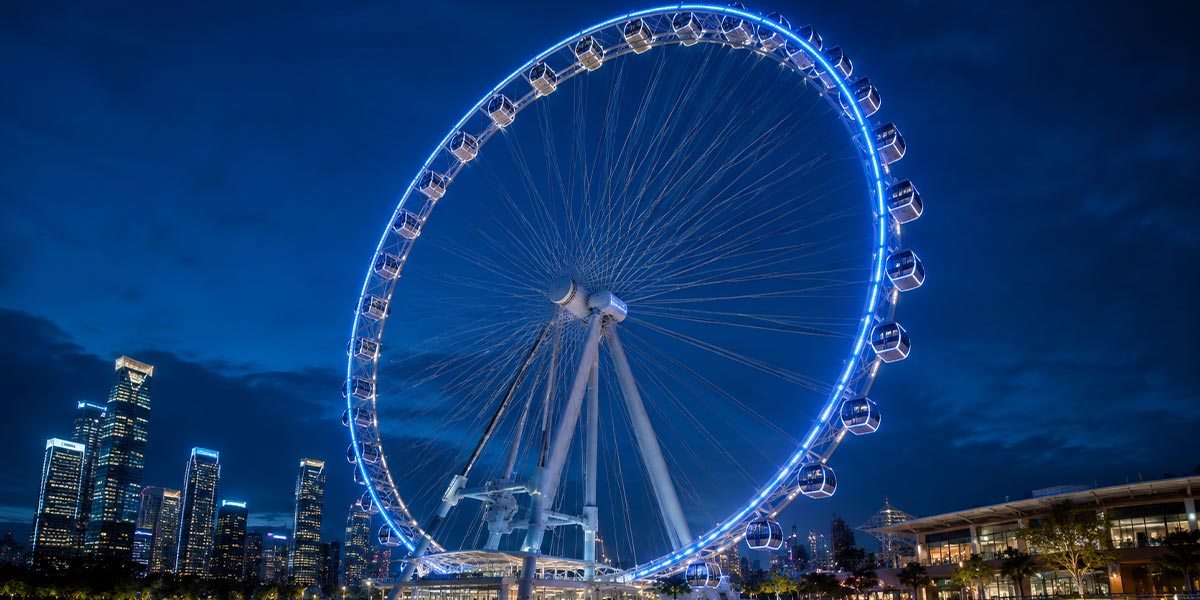

3. Колеса обозрения с кабельными спицами
Работая по принципу гигантского велосипедного колеса, колесо обозрения с кабельными спицами соединяет центральную ось с внешним ободом в основном с помощью предварительно натянутых стальных тросов. В этой конструкции тяжелые стальные фермы заменены тонкими тросами, что позволяет создать впечатляющую, визуально открытую конструкцию.
Для чего это используется?
- Снижение веса: Значительно снижает вес колеса и диска по сравнению с жесткими аналогами.
- Визуальная прозрачность: Обеспечивает лаконичный и современный дизайн, который не заслоняет обзор пассажирам.
- Обращение к знаковым местам: Идеально подходит для огромных колес обозрения, призванных стать знаковым элементом городского пейзажа.
На что следует обратить больше внимания?
Безопасность и устойчивость данной конструкции в значительной степени зависят от точного натяжения тросов. Покупателям необходимо уточнить у производителя следующие моменты:
- Качество материала: Технические характеристики кабеля и долгосрочная защита от коррозии.
- Точность установки: Порядок первоначального натяжения кабеля и допустимые пределы деформации обода.
- Протокол технического обслуживания: Четкие методики проверки соединений концов кабелей и последующей регулировки натяжения. Натяжение кабеля не регулируется само по себе. Для этого требуется команда профессиональных специалистов по техническому обслуживанию, которая досконально разбирается в том, как проводить осмотр этих критически важных соединений на протяжении всего срока службы.
4. Гибридные колеса обозрения с ферменной конструкцией и тросами
Гибридное колесо обозрения представляет собой промежуточный вариант между полностью жесткой ферменной конструкцией и гибкой конструкцией с тросовыми спицами. В ней большую часть растягивающей нагрузки принимают на себя предварительно натянутые тросы, в то время как жесткие стальные элементы обеспечивают необходимую опору в зонах, требующих дополнительной конструктивной жесткости.
В каких случаях рассматривается возможность создания гибридной структуры?
- Требуется облегчить общую конструкцию колеса, однако локальная жесткость по-прежнему является обязательным условием.
- Проект требует определённого визуального или архитектурного оформления.
- Диаметр колеса или грузоподъёмность кабины требуют разработки индивидуального инженерного решения.
Гибридная конструкция не является автоматически «лучшей» — это просто индивидуальное решение. Покупателям всегда следует просить производителя уточнить, какие элементы конструкции принимают на себя основные нагрузки, а какие части требуют наиболее частого осмотра.
5. Колеса обозрения без ступицы
Колесо обозрения без ступицы, также известное как колесо без центра или без спиц, не имеет традиционной центральной ступицы и радиальных спиц. Вместо этого оно представляет собой массивную открытую конструкцию в форме кольца. Как правило, пассажирские кабины или внешний обод движутся по фиксированной внутренней дорожке под действием нескольких фрикционных колес или зубчатых передач.
Традиционные и безцентровые колеса обозренияПочему в проектах выбирают конструкцию без центрального узла?
- Современная архитектура: Придаёт автомобилю потрясающий, футуристический облик.
- Использование пространства: Открытая центральная площадь может служить фоном для вида на город, разместить еще один аттракцион (например, американские горки) или стать местом проведения светового шоу.
- Структурная интеграция: Легко вписывается в окружающую среду мостов, торговых центров и сложных городских ландшафтов.
Каковы основные проблемы?
По сравнению со стандартными колесами для парковых аттракционов проекты с безступичными колесами требуют высокоспециализированного индивидуального проектирования. Покупатели должны быть готовы к следующему:
- Комплексное производство: Строгие допуски при изготовлении колец и выравнивании направляющих.
- Высшая механика: Синхронизация нескольких приводных узлов и рабочих роликов.
- Накладные расходы на техническое обслуживание: Сложности с доступом для проведения проверок, контроль деформации кольца и необходимость в изготовлении запасных частей по индивидуальному заказу.
Колесо без ступицы — это всегда индивидуальный проект. Ни в коем случае нельзя считать, что конструкция без ступицы дешевле, проще в обслуживании или более энергоэффективна. Эти факторы полностью зависят от окончательной индивидуальной конструкции.

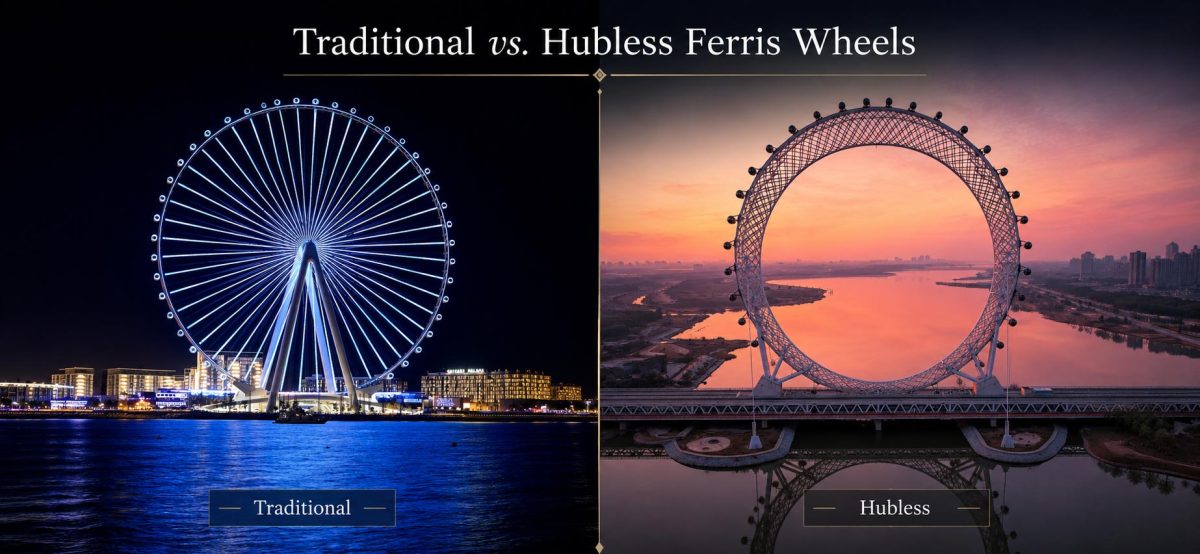

6. Традиционные колеса обозрения и колеса обозрения без центральной оси
| Сравнение | Традиционное колесо обозрения | Колесо обозрения без ступицы |
| Структура центра | Центральный узел, ось и спицы колеса | Отсутствие традиционной центральной точки и радиальных линий |
| Основной раздел | Колесо вращается вокруг центральной оси | Конструкция может быть различной: кабины или внешнее кольцо могут перемещаться вдоль неподвижного кольца |
| Внешний вид | Классический профиль колеса обозрения | Открытый архитектурный центр |
| Общее применение | Парки развлечений, курорты и живописные места | Проекты, связанные с историческими памятниками и интегрированные в архитектуру зданий |
| Стандартизация | Дополнительные стандартные коммерческие варианты | Как правило, более индивидуализированный |
| Установка | Установка оси, обода и опоры стандартного типа | Специализированный монтаж колец и рельсов |
| Основные направления технического обслуживания | Ось, подшипники, спицы, обод и привод | Рельсы, ролики, приводные узлы и кольцевая конструкция |
| Планирование затрат | Обычно это проще оценить | В значительной степени зависит от индивидуальных инженерных решений |
В случае большинства стандартных проектов по строительству парков развлечений традиционная конструкция, как правило, является первым вариантом, который следует рассмотреть.
Конструкция без центральной опоры становится более привлекательной, когда открытое пространство в центре выполняет конкретную функцию, например, служит местом для размещения другого аттракциона, обрамляет вид на город или соединяется со зданием.

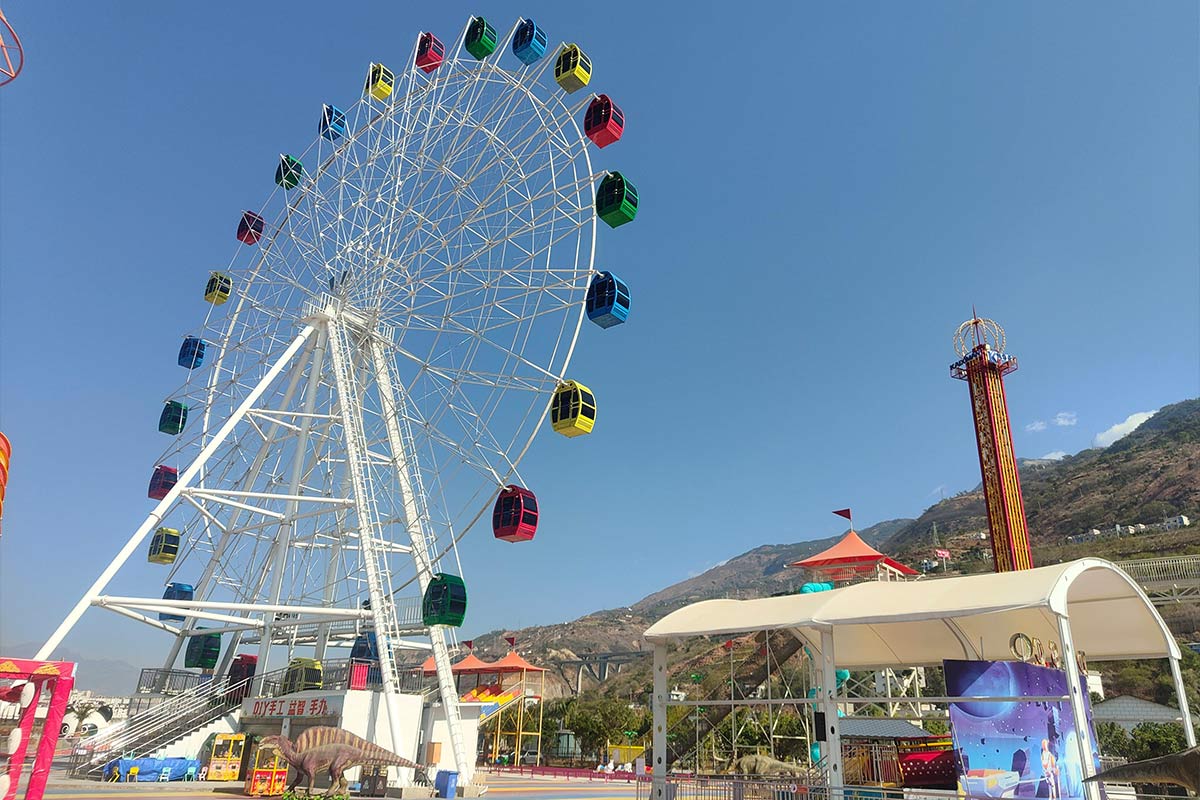

7. Как следует выбирать конструкцию колеса обозрения высотой 49 м?
Чтобы понять, как эти конструктивные решения применяются на практике, давайте рассмотрим один из самых популярных размеров в отрасли: 49-метровое колесо обозрения.
A 49-метровое колесо обозрения достаточно велик, чтобы стать достопримечательностью парка, но это не означает, что он обязательно должен иметь конструкцию без центральной опоры.
Текущая коммерческая модель компании Carnee Rides имеет диаметр колеса 46 м, 32 кабинки, номинальную вместимость 128 пассажиров и занимает площадь примерно 30 м × 47 м. Эти технические характеристики отражают типичные коммерческие задачи: обеспечение панорамных видов, пассажировместимости и яркого визуального эффекта в рамках стандартного проекта парка развлечений.
Начните с традиционной структуры, когда
- Этот проект представляет собой обычный тематический парк, городской парк или живописную местность
- Центру не обязательно оставаться открытым
- Основное назначение колеса — экскурсии и доход от продажи билетов
- Покупатель хочет, чтобы процесс производства и монтажа был более привычным
- Бюджет и график реализации проекта должны оставаться предсказуемыми
- Местная команда имеет опыт технического обслуживания традиционного оборудования
- Нет необходимости привязывать колесо к мосту или зданию
В данной ситуации покупатель может сравнить традиционные конструкции с жесткими спицами-фермами, кабельными спицами и гибридные варианты.
Стоит рассмотреть возможность создания структуры без центрального узла, когда
- Открытый центр играет ключевую роль в конструкции
- Американские горки, пешеходный мост или здание должны проходить через кольцо
- Колесо должно быть встроено в торгово-развлекательный комплекс
- Сама достопримечательность является архитектурным памятником
- Традиционная схема «звездообразной» развязки закроет важный вид
- В рамках проекта возможна реализация индивидуальных инженерных решений и монтажных работ
- Предоставляются специализированные услуги по долгосрочному техническому обслуживанию
Простое правило принятия решений для 49 м
При разработке проекта стандартного парка развлечений площадью 49 м следует для начала рассмотреть традиционную структуру типа «узел-лучи». Вариант без центрального узла стоит рассматривать только в том случае, если открытый центр или интеграция с зданием обеспечивают очевидную коммерческую выгоду.
В конечном счете, независимо от того, планируете ли вы стандартный проект длиной 49 м или грандиозный уникальный объект, Один только рост не определяет окончательный инженерный проект. Для обеспечения максимальной безопасности, долговечности и окупаемости инвестиций при разработке окончательного проекта конструкции необходимо также тщательно проанализировать следующие аспекты:
- Диаметр колеса
- Пассажировместимость
- Вес оборудования
- Условия создания фонда
- Требования к ветру
- Доступ к установке
- Возможности технического обслуживания
- Визуальные цели
Подробную информацию о размерах и занимаемой площади можно сравнить в нашем Руководство по размерам колеса обозрения.
8. Два реальных примера колес обозрения без центральной оси
«Big O» в Tokyo Dome City
«Токио Доум Сити» официально описывает «Большое О» (колесо обозрения) в виде колеса обозрения без центральной оси, оснащённого большим неподвижным внутренним кольцом. Вокруг него установлена рельсовая дорожка или внешнее кольцо, что позволяет кабинам вращаться вдоль неподвижной конструкции. Этот знаковый пример доказывает, что конструкция без центральной части представляет огромную ценность, когда открытое пространство в центре активно взаимодействует с окружающей развлекательной зоной (например, когда через него проходит американская горка), а не остается пустым исключительно ради эстетики.
«Глаз Бохайского моря»
Расположенное в Вэйфане, «Глаз Бохайского моря» представляет собой огромное колесо обозрения без центральной оси, органично встроенное в мост через реку Байлан. Его высота, признанная «Книгой рекордов Гиннесса», составляет 142,52 м; при этом основное колесо остается неподвижным, а 36 пассажирских кабинок движутся по внешнему кольцу. Этот проект наглядно демонстрирует, насколько конструкции без опорных точек идеально подходят для интеграции в мосты и создания архитектурных достопримечательностей. Речь идет о высокоспециализированном инженерном достижении, а не о стандартном шаблоне, который можно просто скопировать для обычного парка развлечений длиной 49 м.

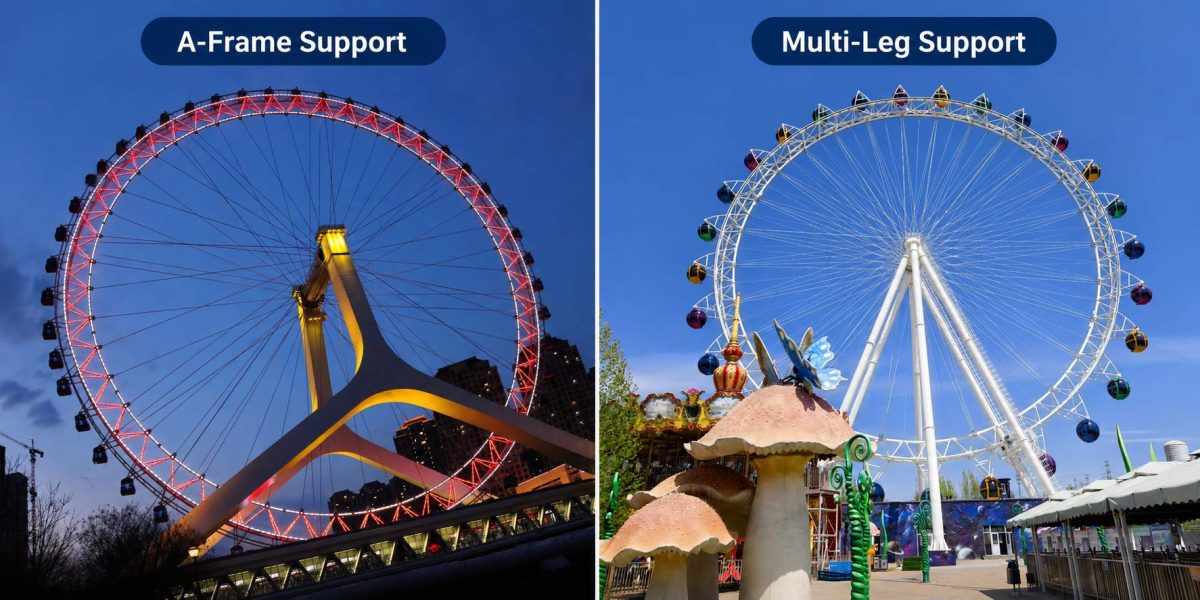

9. Опоры «восьминогая» и «А-образная» не относятся к типам колес
Очень распространённой ошибкой в отрасли является сравнение восьмилучевой конструкции с колесом с кабельными спицами или без ступицы, как будто они относятся к одной и той же категории. Это не так. Термины «восьмилучевая» и «A-образная» просто описывают как колесо опирается на землю.
Опора на несколько опор (или на восемь опор)
- Распределение нагрузки: Распределяет вес оборудования по нескольким точкам опоры.
- Потребности фонда: Требуется несколько отдельных зон фундамента.
- Площадь: Занимает больше площади вокруг основания, что может существенно повлиять на организацию очередей и движение посетителей.
- Структура: Как правило, в ней используется несколько небольших стальных конструкционных элементов.
Опора типа «А» (или в форме перевернутой буквы V)
- Экологически чистый след: В конструкции используется меньшее количество основных опорных точек, благодаря чему непосредственно под колесом остается больше открытого, полезного пространства.
- Визуальная привлекательность: Создает лаконичный, современный и легко узнаваемый силуэт.
- Нагрузка на фундамент: Приводит к значительно более высокой точечной нагрузке на отдельные опоры фундамента.
- Установка: Требует крайне осторожного подъема осей и тщательного планирования монтажа.
Ни одна из конструкций опор не является автоматически более лёгкой, безопасной или дешёвой. Чтобы сделать правильный выбор, покупатели и их инженеры-строители должны сравнить следующие фактические показатели:
- Вес оборудования и расчетные параметры ветровой нагрузки
- Опоры по вертикали и горизонтальные силы
- Ключевые моменты
- Требования к крану и место для установки
10. 7 важных вопросов, которые нужно задать перед выбором конструкции
Прежде чем следовать рекомендациям какого-либо производителя, позаботьтесь о безопасности своих инвестиций, задав следующие ключевые вопросы:
- Наш проект действительно нужен ли компании «Open Center» для достижения своих коммерческих целей?
- Каковы точные значения общей высоты и диаметра колеса?
- Какова общая масса оборудования и каковы конкретные нагрузки на фундамент?
- Смогут ли грузовые автомобили и крупные краны без проблем добраться до места установки?
- Наше основное внимание сосредоточено на стандартной повседневной работе или на создании уникального архитектурного памятника?
- Имеет ли наша местная команда по техническому обслуживанию возможность проводить осмотр и техническое обслуживание предлагаемой конструкции (особенно конструкции с кабельными спицами или без ступицы)?
- Какие конкретно услуги по проектированию, монтажу и обеспечению запасными частями предусмотрены в договоре?
⚠️ Предупреждение эксперта: Профессиональный поставщик всегда поинтересуется особенностями вашего участка, прежде чем порекомендовать ту или иную конструкцию. Если производитель бездумно предлагает конструкцию без центральной опоры, ферменную конструкцию или конструкцию с кабельными спицами, не изучив местоположение, тип грунта, ветровые условия и цель проекта, Их предложение является неполным.
Важные документы, которые следует запросить покупателям
Прежде чем утвердить окончательный проект конструкции, запросите следующую техническую документацию. Она позволит вам сравнить реальные технические требования, а не выбирать исключительно по внешнему виду:
- Общие чертежи компоновки и опорные чертежи фундамента
- Общий вес оборудования и реакции фундамента
- Технические условия на конструкционные материалы и расчетные ветровые нагрузки
- Описание главной передачи и тормозной системы
- План монтажа и объем работ по заводским приемочным испытаниям (FAT)
- Руководство по комплексной проверке, руководство по техническому обслуживанию и перечень запасных частей
Чтобы получить более подробное объяснение процесса закупок и эксплуатации, ознакомьтесь с нашим базовым руководством по Как устроены колеса обозрения и добавьте наш сайт в закладки Полное руководство по техническому обслуживанию колеса обозрения.
Часто задаваемые вопросы о типах конструкций колес обозрения
Выберите структуру, подходящую для проекта
Лучшая конструкция колеса обозрения — это не та, которая выглядит наиболее необычно. Это та, которую можно надежно построить, установить, эксплуатировать и обслуживать на выбранной площадке.
Для начала определите, действительно ли для данного проекта требуется открытый центр. Затем сравните конструкцию колеса, опорную раму, вес оборудования, фундамент и план монтажа.
Для большинства обычных парков развлечений практичной отправной точкой служит устоявшаяся традиционная планировка. Проекты без центральной точки следует рассматривать в тех случаях, когда их открытый центр и архитектурная форма привносят в проект очевидную ценность.
